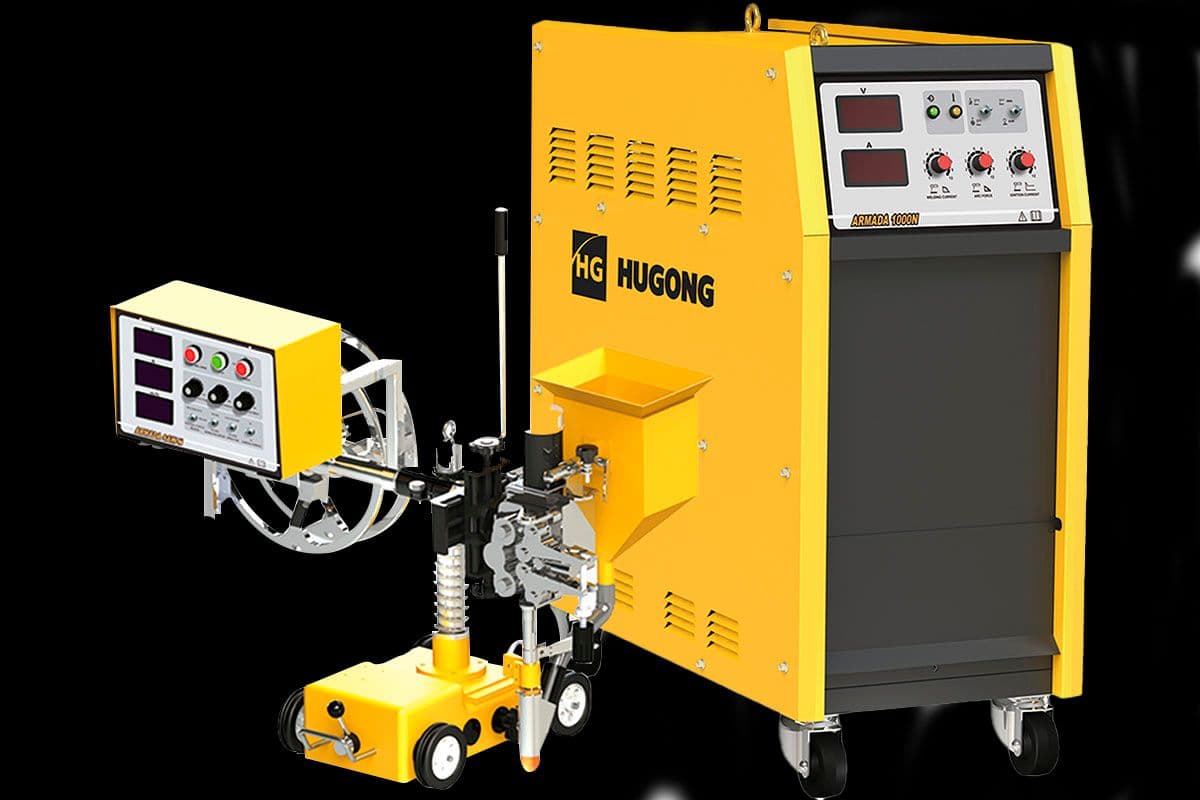

Сварочный трактор HUGONG ARMADA 1000N

Сварочный аппарат для автоматической сварки под флюсом

HUGONG ARMADA 1000N состоит из источника сварочного тока инверторного типа и 4х колесной самоходной тележки, с расположенными на ней сварочной горелкой, механизмом подачи сварочной проволоки, пультом управления, катушкой для сварочной проволоки.

Аппарат HUGONG ARMADA 1000N прост в сборке, настройке режимов и эксплуатации. Все необходимое для начала работы «из коробки» уже в комплекте.

ТЕХНОЛОГИЧЕСКИЕ ПРОЦЕССЫ

Процесс автоматической сварки под слоем флюса – один из наиболее производительных способов дуговой сварки.

Дуговая сварка под флюсом позволяет:

• Выполнять сварку большинства сталей любой степени легирования

• Выполнять дополнительное легирование шва как за счет применения легированных проволок, так и легированием через компоненты флюса.

• Правильно подобранный режим сварки и сварочных материалов позволяет получить качественные (равнопрочные с основным материалом) сварные соединения требуемого сечения.

Параметры управления сварочным процессом сварки под слоем флюса:

• Сварочный ток

• Напряжение дуги

• Скорость перемещения сварочной горелки (скорость сварки)

• Размер и химический состав сварочной проволоки

• Химический состав и структура присадочного флюса

Режим возбуждения сварочной дуги «Касанием».

Рекомендовано использовать данный режим при включении ВАХ источника сварочного тока СС (Constant Current) – Падающая вольтамперная характеристика.

При нажатии кнопки «Старт» источник питания подаёт на трактор напряжение холостого хода, возбуждается сварочная дуга (электродная проволока до включения была закорочена на изделие); срабатывает датчик тока, который включает двигатель на подачу проволоки наверх. Электродная проволока подаётся вверх, сварочная дуга растягивается, напряжение на дуге растёт. При достижении значения «напряжения срабатывания» включается реле напряжения, которое производит реверс двигателя подачи сварочной проволоки, и проволока подаётся в зону сварки, трактор начинает перемещаться вперёд (в направлении сварки). Происходит процесс сварки.

Режим возбуждения сварочной дуги «С хода»

Рекомендовано использовать данный режим при включении ВАХ источника сварочного тока CV (Constant Voltage) – Жесткая вольтамперная характеристика.

Переключатель выбора параметров ВАХ источника сварочного тока в положение CV (Constant Voltage) – Жесткая вольтамперная характеристика. нажатии кнопки «Старт» источник питания подаёт на трактор напряжение холостого хода, включается электродвигатель подачи сварочной проволоки, и проволока подаётся в зону сварки, возбуждается сварочная дуга, трактор начинает перемещаться вперёд. Происходит процесс сварки. Реле напряжения в данном случае в работе не участвует. Выключение сварки аналогично автоматическому режиму при сварке на падающей характеристике

ОСОБЕННОСТИ МОДЕЛИ

Особенности источника тока

Регулируемый Горячий старт

Регулируемый Форсаж дуги

Выбор ВАХ постоянное напряжение / ток

Дисплей сварочного тока и напряжения

Индикатор сети

Встроенная защита от скачков напряжения

Встроенная термальная защита

Индикатор перегрева

Инверторная технология на базе новейших IGBT транзисторов

Для легкого перемещения предусмотрены колеса и такелажные проушины

Особенности сварочного трактора

Микропроцессорный блок управления

Регулировка сварочного тока, напряжения и скорости сварки

Дисплей сварочного тока, напряжения и скорости сварки

Регулировка режима движения трактора

Тестовый режим - движение трактора без сварки

Старт сварки "Касанием"

Старт сварки "С хода"

Регулируемая высота сварочной головки ±100 мм

Регулируемое расстояние вертикальной колонны ±70 мм

Регулируемое расстояние поперечной балки ±100 мм

Наклон горелки ±45°

Угол поворота поперечной балки вокруг вертикальной колонны ±90°

Ёмкость барабана проволоки 25 кг

Объем контейнера флюса 6 л

4-х роликовый подающий механизм

КОМПЛЕКТАЦИЯ

Источник (инверторный сварочный аппарат)

Сварочный трактор

Кабель 70 мм2 с электрододержателем, 15 м – 2 шт.

Кабель 70 мм2 с клеммой заземления, 3 м – 2 шт.

Кабель управления 14 pin, 15 м

Руководство по эксплуатации на русском языке

Гарантийный талон (срок гарантии 5 лет)
