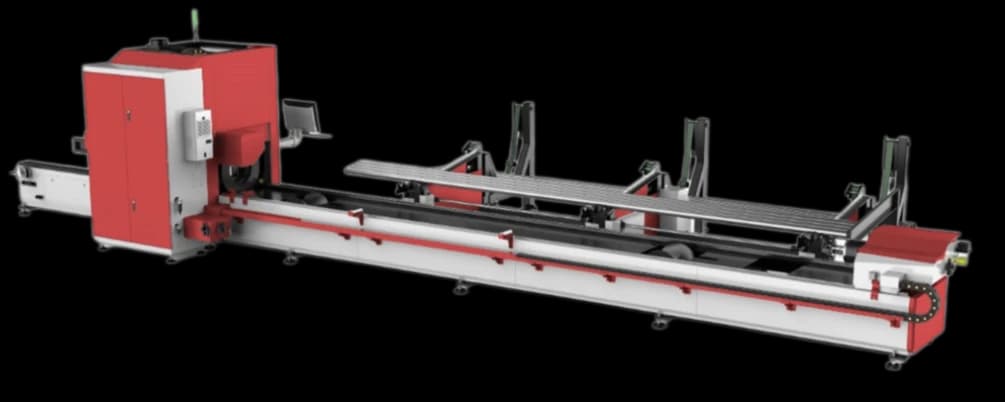

Оптоволоконный лазер-труборез MetMachine LCMP-6024 3000W с доп.опциями

Сфера применения

Лазерная резка металлических труб, резка круглой и квадратной трубы, а также швеллеров, двутавров, балок, уголков и т.п.

Питание

3-фазное, 380В/60А/50Гц/60Гц

Тип газа

Азот, кислород, воздух

ЧПУ

CypCut FSCUT3000S

Тип станка

Открытый

Лазерный источник

Raycus

Мощность лазерного источника, Вт

3000

Длина волны лазера, нм

1080+/- 5

Лазерная головка

Raytools, BM110 (Автофокус)

Сервоприводы движения по осям

VEICHI

Ускорение по осям X, Y

1,0 G

Толщина резки (качественный рез): углеродистая сталь/ нержавеющая/ алюминий, мм

20, 8, 6

Продольное перемещение по оси X, мм

300

Продольное перемещение по оси Y, мм

6500

Продольное перемещение по оси Z, мм

300

Точность повторения, мм

±0.03 мм/1000мм

Точность позиционирования

±0,03 мм/1000мм

Максимальная скорость перемещения

100 м/мин

Скорость поиска края металла

40 м/мин

Система смазки

BAISON, Автоматическая, с предупреждением недостачи масла

Количество масляных насосов

2

Линейные направляющие

PMI (Тайвань)

Редуктор

TECHMECH

Пневматические элементы

SMC (Япония)

Рейка-шестерня

KH (Тайвань)

Форматы чертежей

CAD, DXF, AI, PLT, Gerber, код G

Система охлаждения

Автоматический чиллер HANLI / S&A

Кондиционер электросистемы

WENHENG

Управляющий компьютер

HP

Класс защиты электрошкафа

IP54

Вытяжная система

Есть

Количество вентиляторов/воздуховодов

1/1

Комплектация

Сопла, линзы, редукторы газовые, ключи 6-гранные, набор обслуживания оптики

Окружающая среда

0-40 градусов, влажность <80%

Вес нетто, кг

3538

Габариты, мм

4600х3500х2200

Требование к погрузчику

5000 кг и более

Минимальный размер ворот приемного помещения

2500 мм x 2500мм

Максимальная нагрузка на труборез, кг

200

Диапазон обработки труб (круглое и квадратное сечение), мм

Ø10-Ø240mm; □10х10-□230х230mm

Длина трубной заготовки, мм

3000

Длина хвостовой части заготовки (вне зоны обработки) макс., мм

110

Дополнительные опции

Погрузочная эстакада, стойки складирования, эстакада приемки готовых деталей

Тип заготовки

Труба
