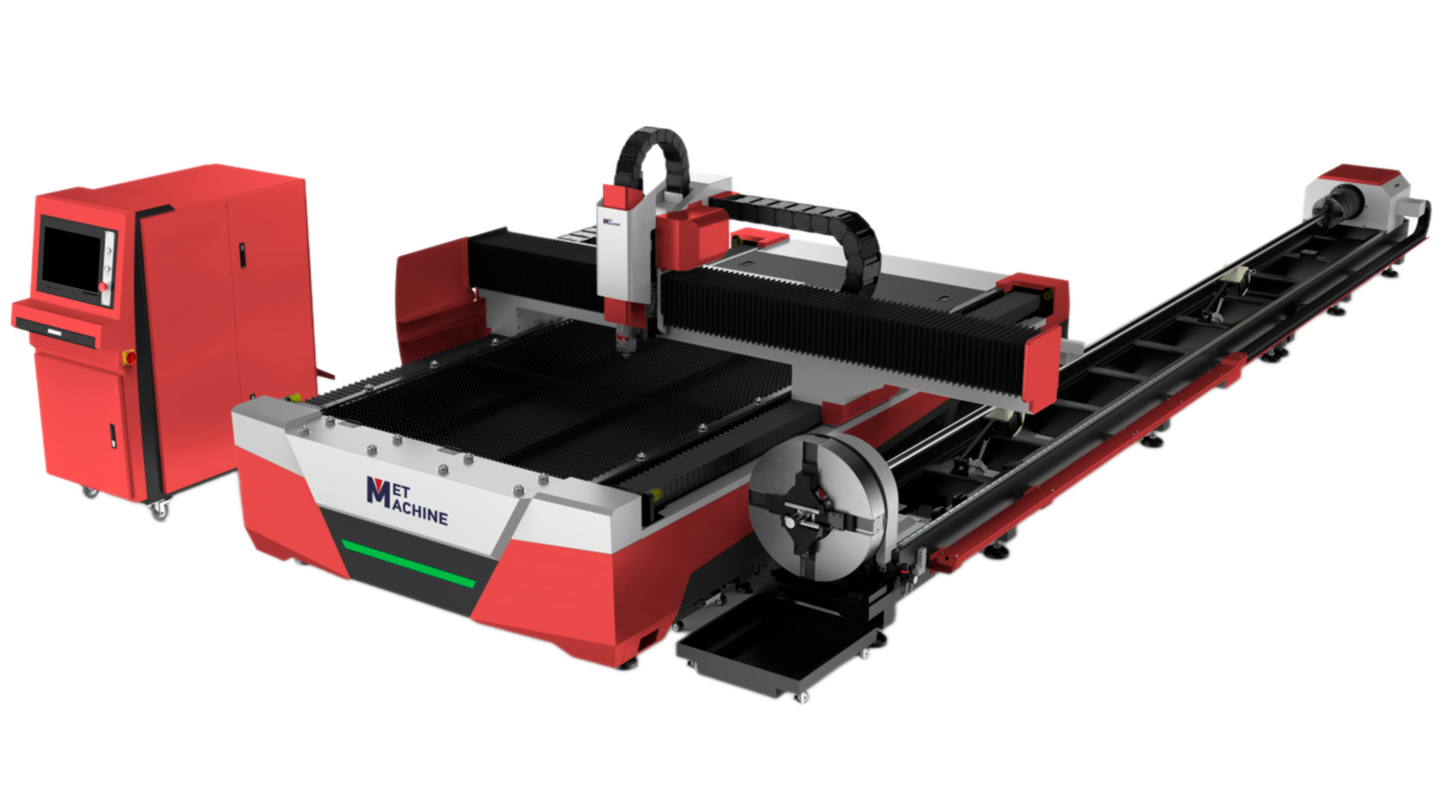

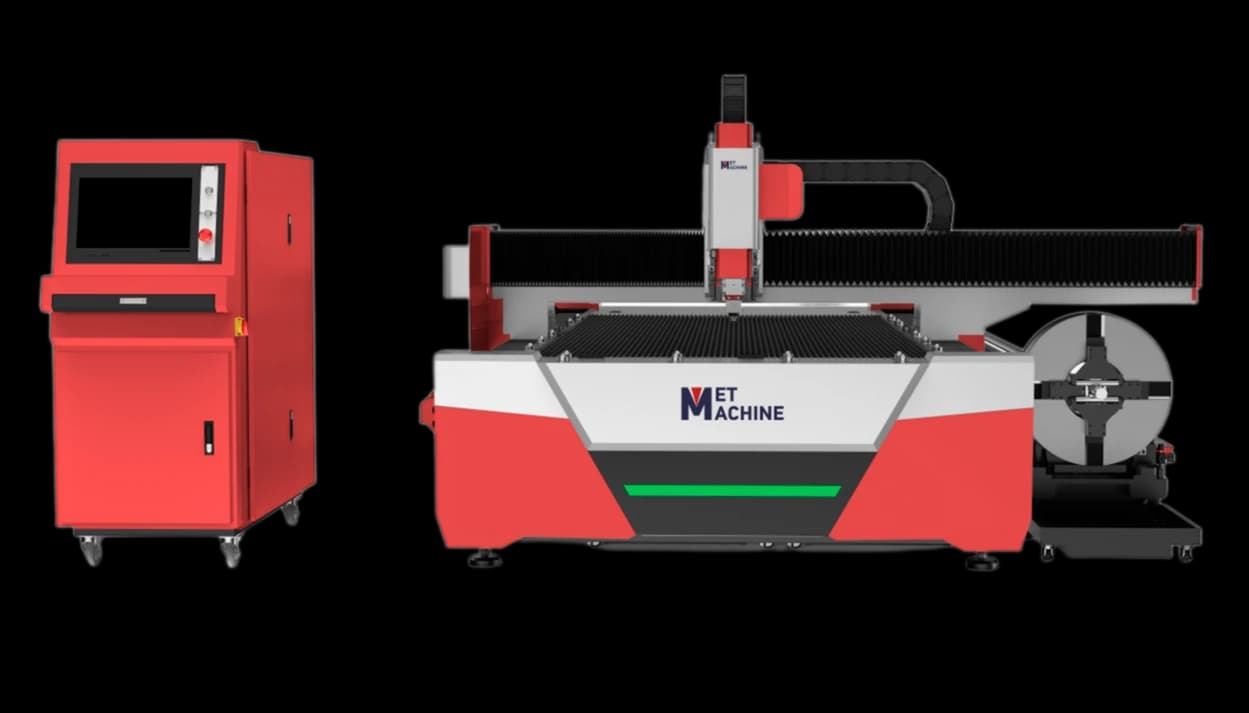

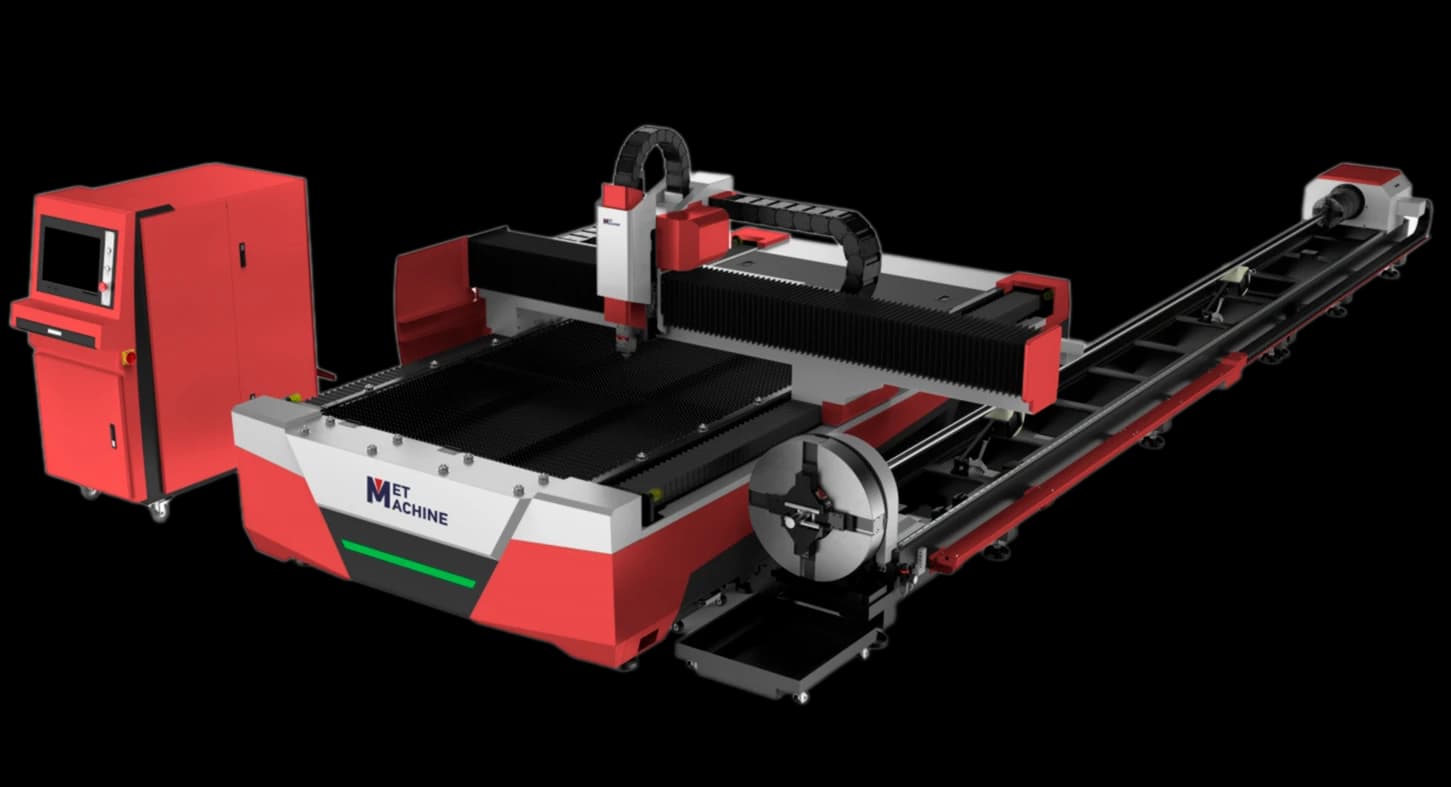

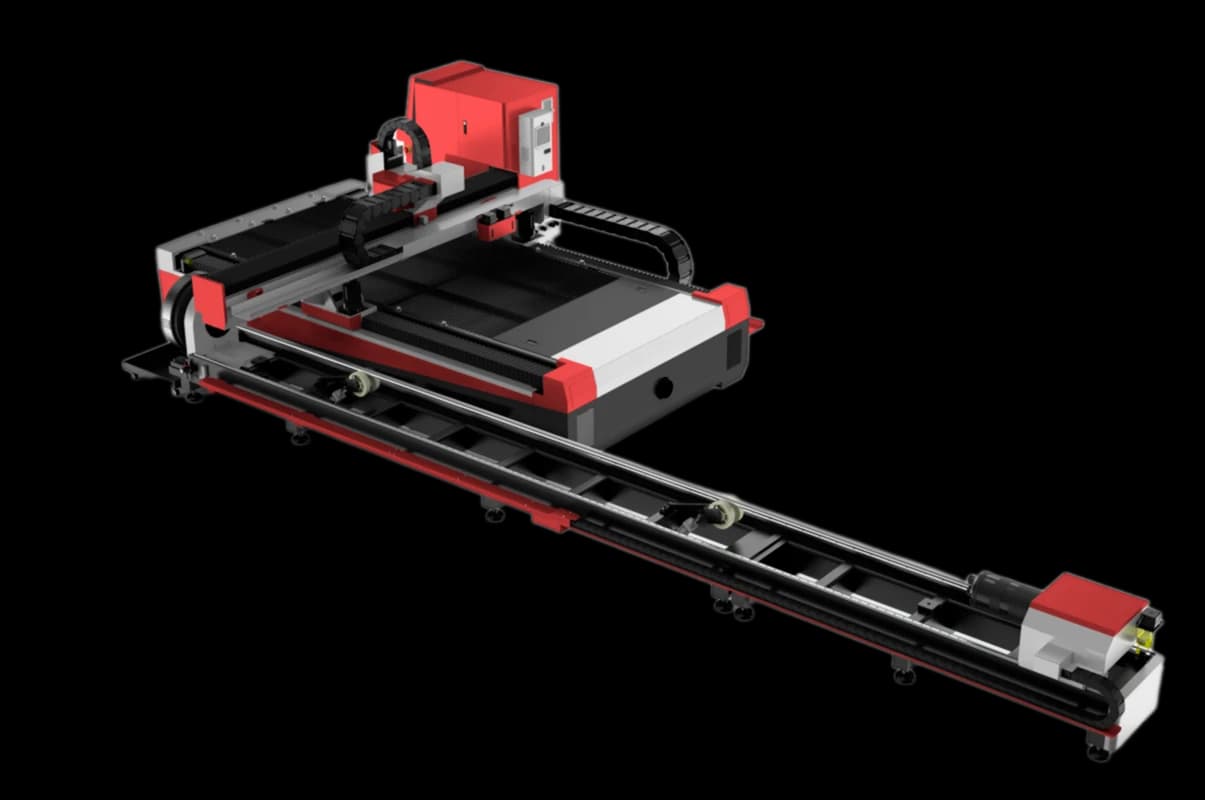

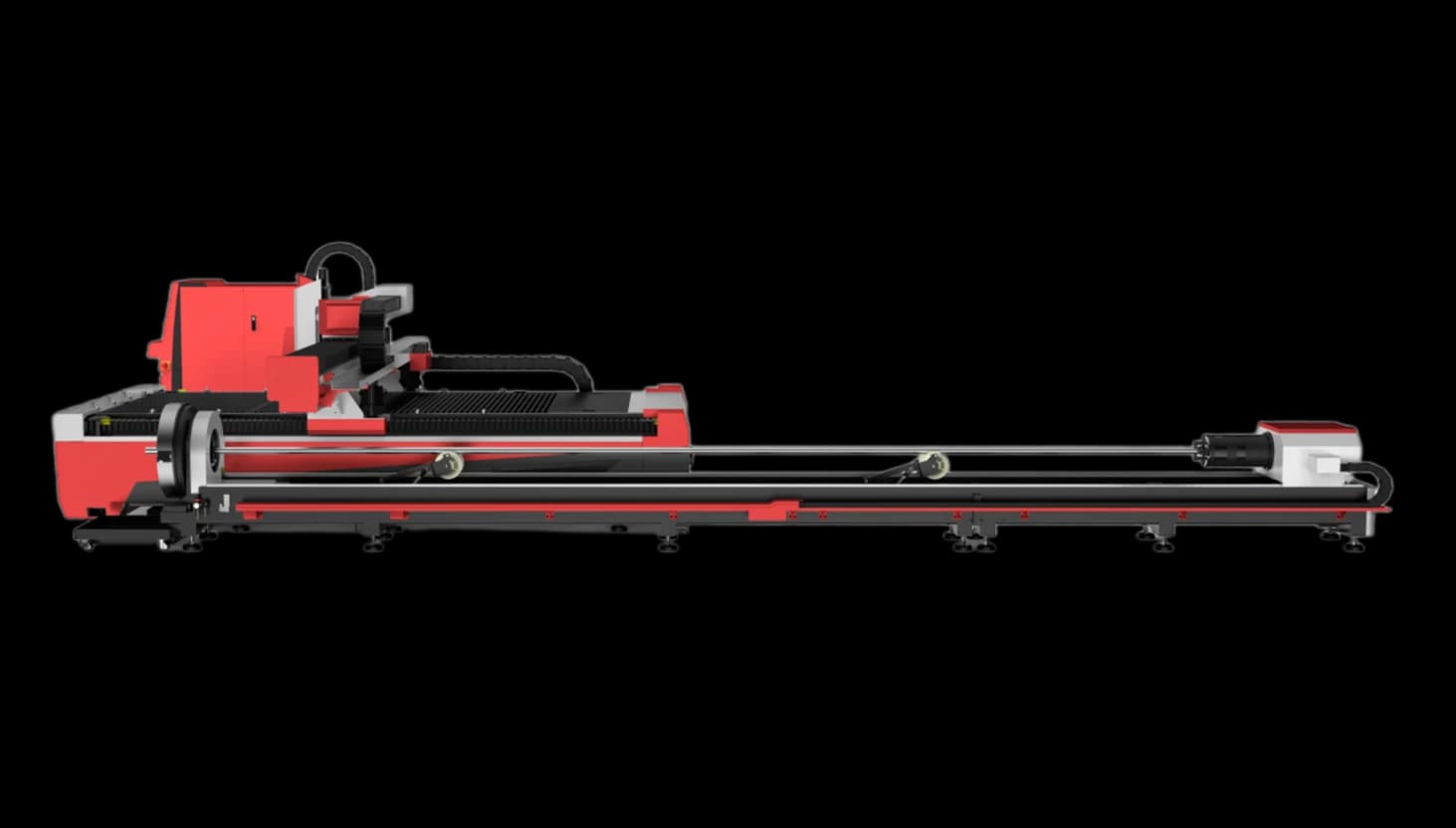

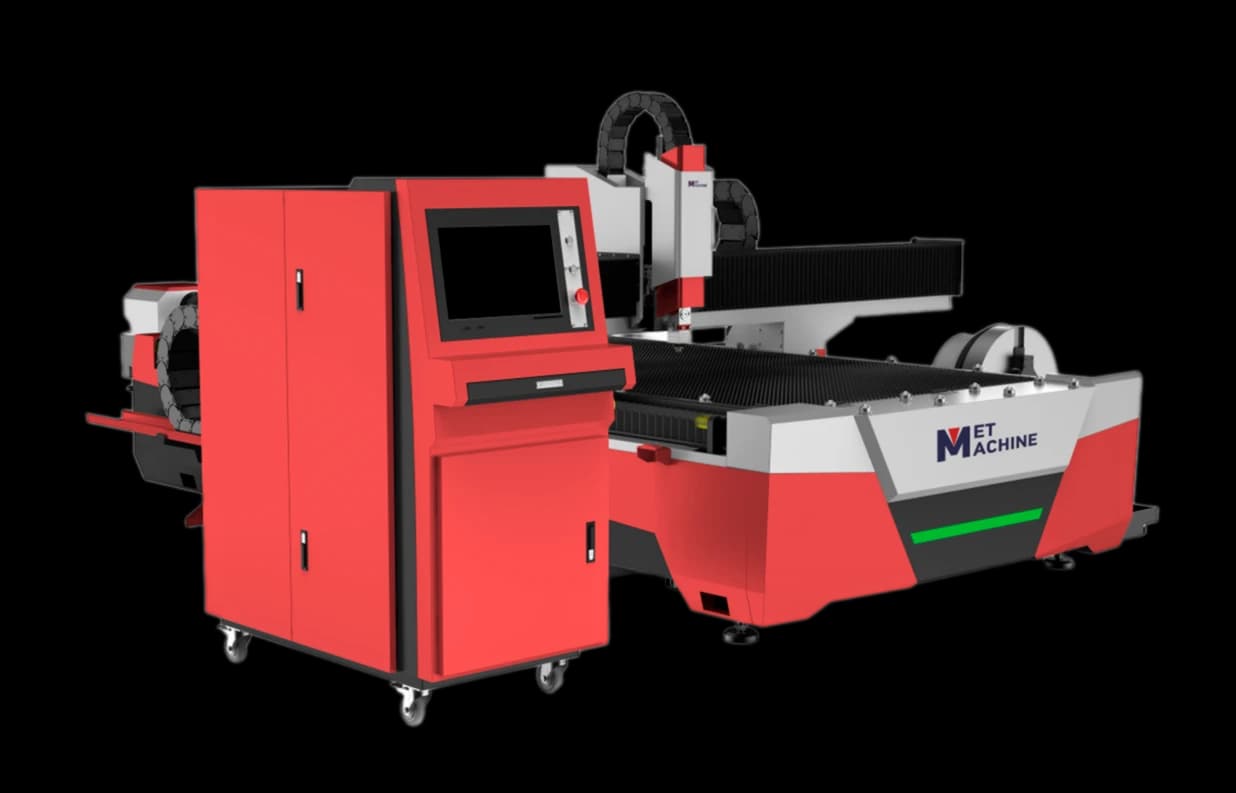

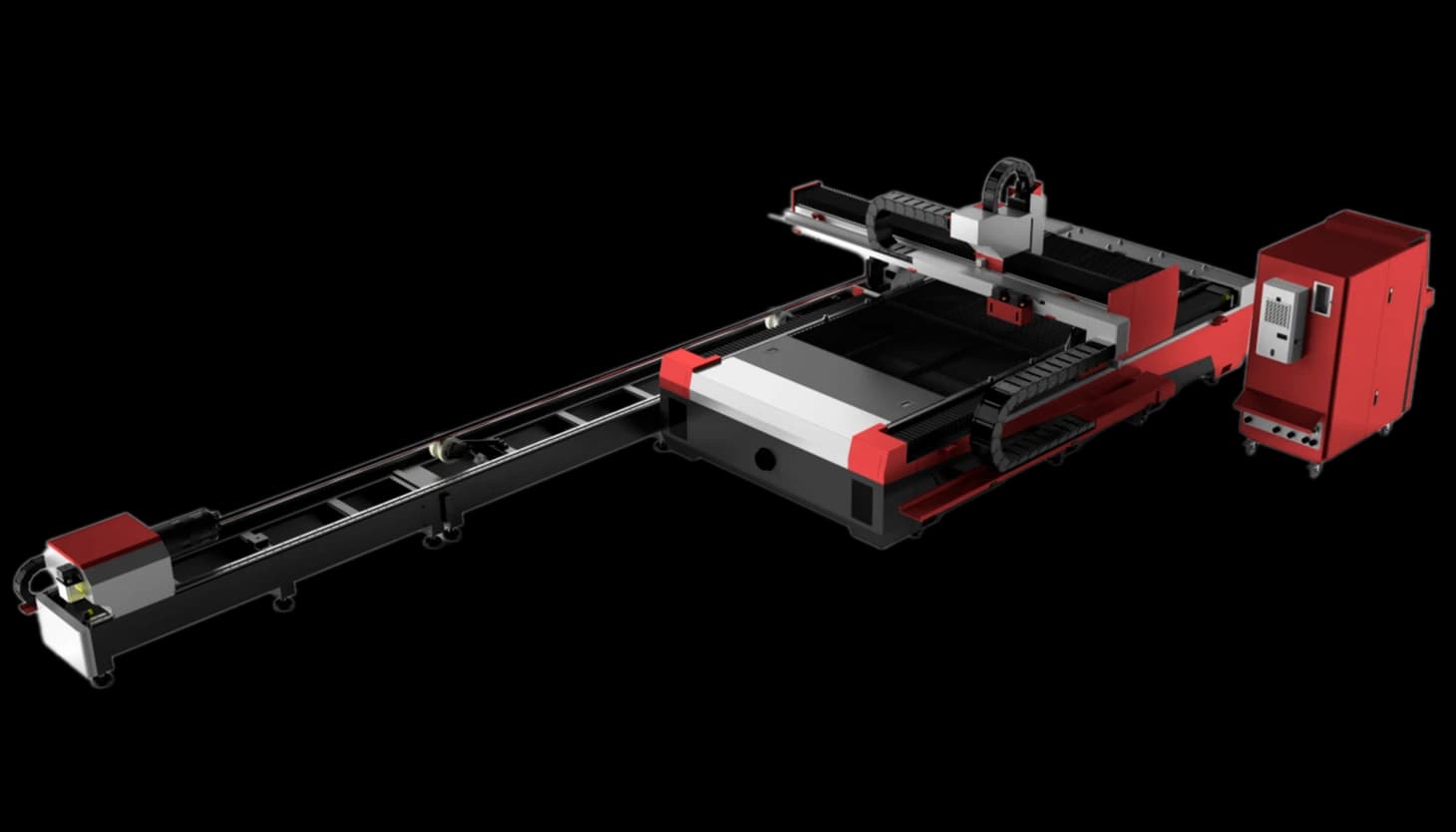

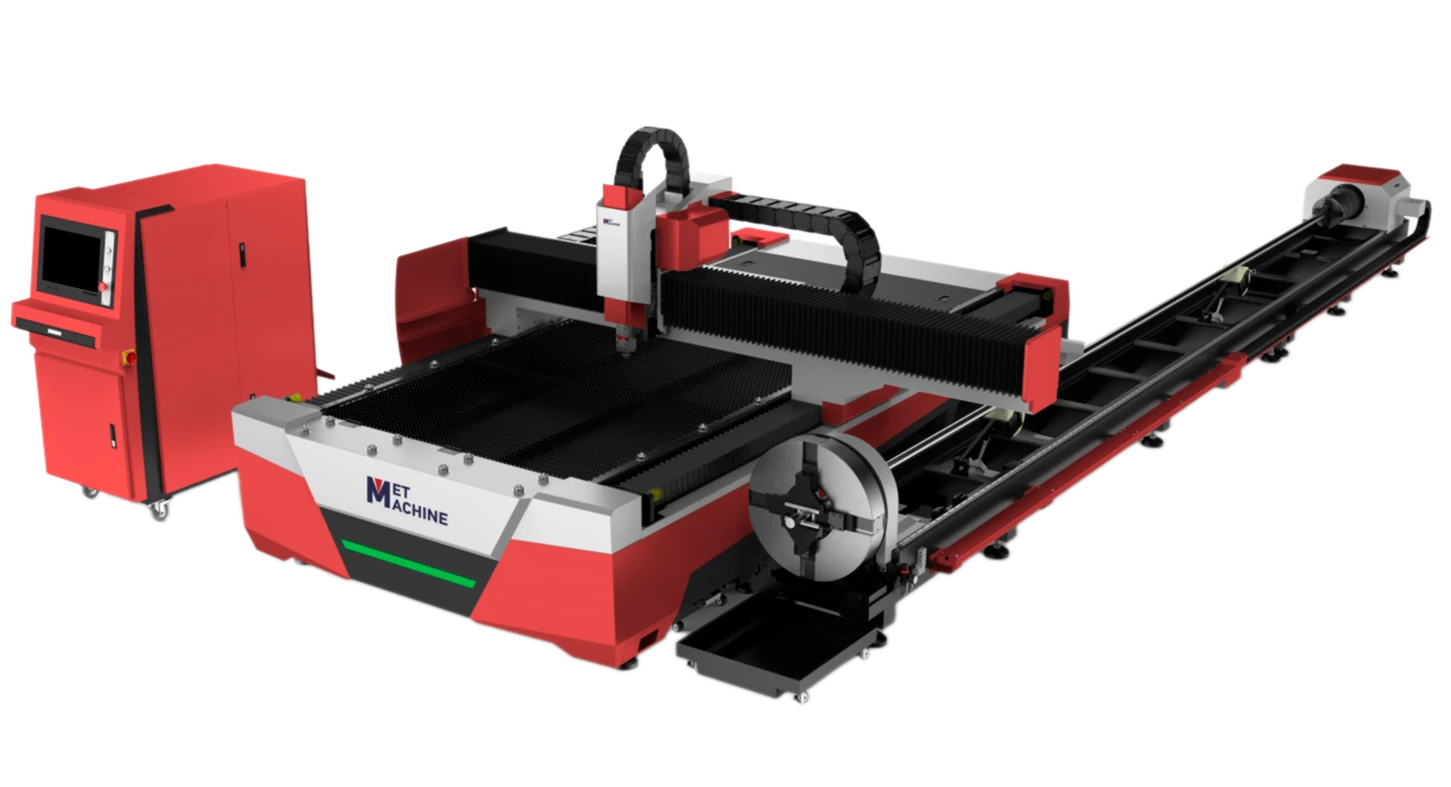

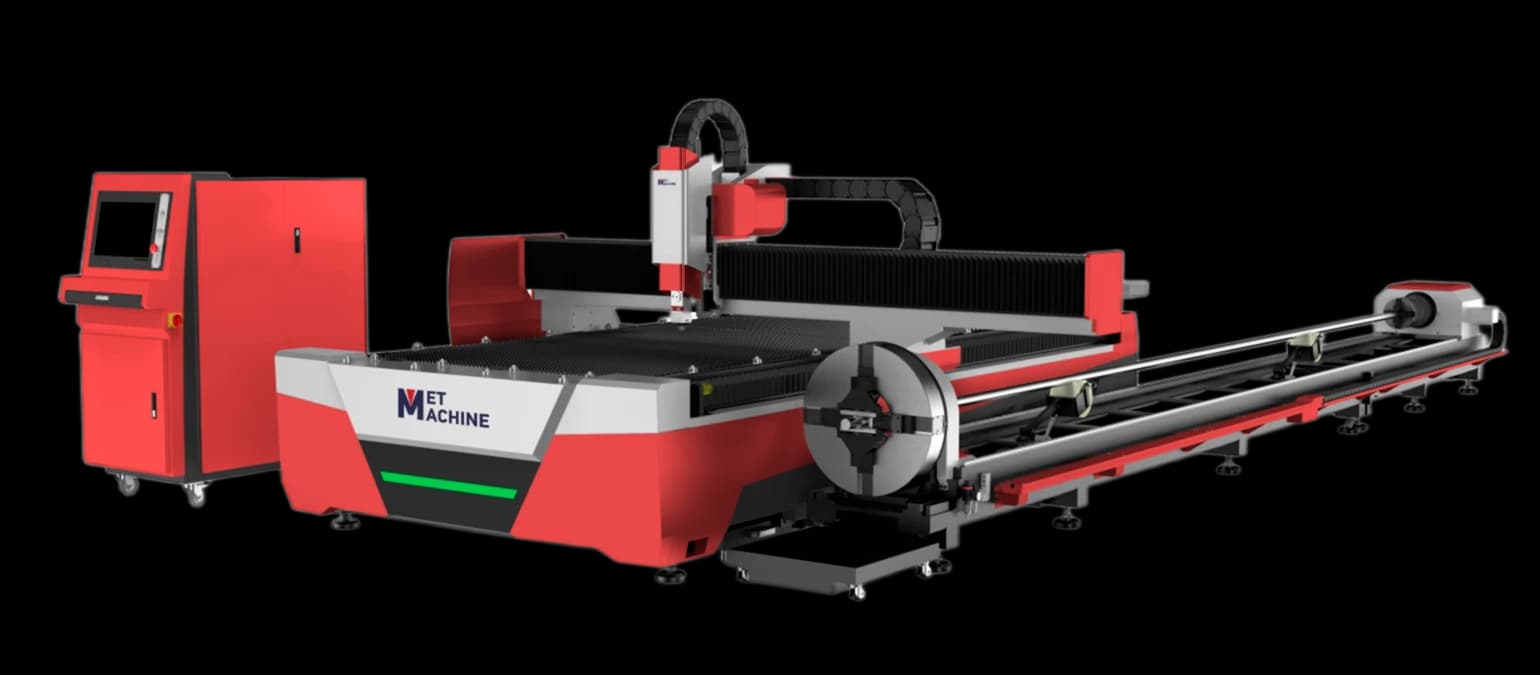

Оптоволоконный лазер с модулем резки трубы MetMachine LCM-3015B6 Master 3000W

Сфера применения

Резка листового металла, резка круглой и квадратной трубы

Модель

LCM-3015B Master 3000W

Питание

3-фазное, 380В/60А/50Гц/60Гц

Общая мощность

25 кВт

Тип газа

Азот, кислород, воздух

ЧПУ

CypCut FSCUT3000S

Тип станка

Открытый

Максимальная нагрузка на рабочий стол, кг

1000

Рабочий стол

3000х1500 мм

Лазерный источник

Raycus

Мощность лазерного источника, Вт

3000

Длина волны лазера, нм

1080

Лазерная головка

Raytools, BM110 (Автофокус)

Сервоприводы движения по осям

YASKAWA

Мощность приводов по осям X, Y, Z, Вт

1300, 2х1300, 400

Ускорение по осям X, Y

1 G

Толщина резки (качественный рез): углеродистая сталь/ нержавеющая/ алюминий, мм

20/8/6

Продольное перемещение по оси X, мм

2990

Продольное перемещение по оси Y, мм

3050

Продольное перемещение по оси Z, мм

300

Точность повторения, мм

±0.03 мм/1000мм

Точность позиционирования

±0,03 мм/1000мм

Максимальная скорость перемещения

100 м/мин

Скорость поиска края металла

40 м/мин

Система смазки

BAISON, Автоматическая, с предупреждением недостачи масла

Количество масляных насосов

2

Линейные направляющие

PMI (Тайвань)

Редуктор

Motoreducer

Пневматические элементы

SMC (Япония)

Рейка-шестерня

YYC (Тайвань)

Форматы чертежей

CAD, DXF, AI, PLT, Gerber, код G

Система охлаждения

Автоматический чиллер HANLI / S&A

Кондиционер электросистемы

TONGFEI

Управляющий компьютер

HP/LENOVO

Класс защиты электрошкафа

IP54

Вытяжная система

Есть

Количество вентиляторов/воздуховодов

1/1

Стабилизатор напряжения

Есть, 50 KVA

Количество входов газа, шт

2 (1 – воздух и азот, 2 - кислород)

Комплектация

сопла, линзы, редукторы газовые, ключи 6-гранные, набор обслуживания оптики

Окружающая среда

0-40 градусов, влажность <80%

Вес нетто, кг

2765

Габариты, мм

4535х3700х2100

Требование к погрузчику

5000 кг и более

Минимальный размер ворот приемного помещения

2500мм x 2500мм

Паллетная подача листа, тип 2 стола

Нет

Максимальная нагрузка на труборез, кг

200

Диапазон обработки труб (круглое и квадратное сечение), мм

Ø20-Ø240mm; □20х20-□240х240mm

Длина трубной заготовки, мм

6500

Длина хвостовой части заготовки (вне зоны обработки) макс., мм

450

Тип заготовки

Листовой металлопрокат и труба
